Klimaanlage Stromanschluss: Steckdose, Sicherung, Stromkreis

Der häufigste Fehler bei der Auslegung steht schon in der ersten Spalte: Die Kühlleistung ist nicht die Stromaufnahme. Ein Gerät mit 3,5 kW Kühlleistung nimmt im Nennbetrieb 0,9 bis 1,1 kW auf und im Grenzbetrieb bis 1,6 kW, weil eine Klimaanlage Wärme verschiebt und nicht erzeugt. Wer aus 3,5 kW einen Strom von 15 A ableitet, legt Leitung und Sicherung um den Faktor zwei bis drei zu groß aus. Das ist nicht nur teuer, es hebelt auch den Leitungsschutz aus.

Die Zeile, die die meisten Leser betrifft, ist die zweite: ein Single-Split für ein Wohnzimmer, 3,5 kW Kühlleistung, C16 an 3 × 2,5 mm², einphasig. Welche Kühlleistung Ihr Raum überhaupt braucht, rechnet unsere Seite zu Kühlleistung und Stromverbrauch aus Fläche, Deckenhöhe und Sonneneinstrahlung.

Belege: klimageräte-ratgeber, tgb-automation, handwerkerwissen

Entscheidend ist, was der Hersteller vorgesehen hat. Vier Fälle, die in der Praxis vorkommen, und wie sie normgerecht aussehen.

• Werkseitiger Schuko-Stecker: erlaubtEinige kompakte Monosplit-Geräte werden mit Stecker geliefert. Dann ist der Steckdosenanschluss zulässig, sofern der Stromkreis ausreichend dimensioniert und nicht anderweitig belastet ist. Die Steckdose sollte trotzdem auf einem eigenen Kreis liegen.
• Stecker nachträglich anbringen: nicht normgerechtWenn das Gerät für den Festanschluss ausgelegt ist, macht ein nachgerüsteter Stecker es nicht steckerfertig. Der Installateur verlässt damit die Herstellervorgabe, und im Schadensfall steht er allein da.
• Verlängerungskabel und Mehrfachsteckdosen: unzulässigSie sind für kurze Spitzen ausgelegt, nicht für stundenlange Dauerlast. Die Kontakte erwärmen sich, das ist eine der häufigsten Brandursachen bei nachgerüsteten Geräten.

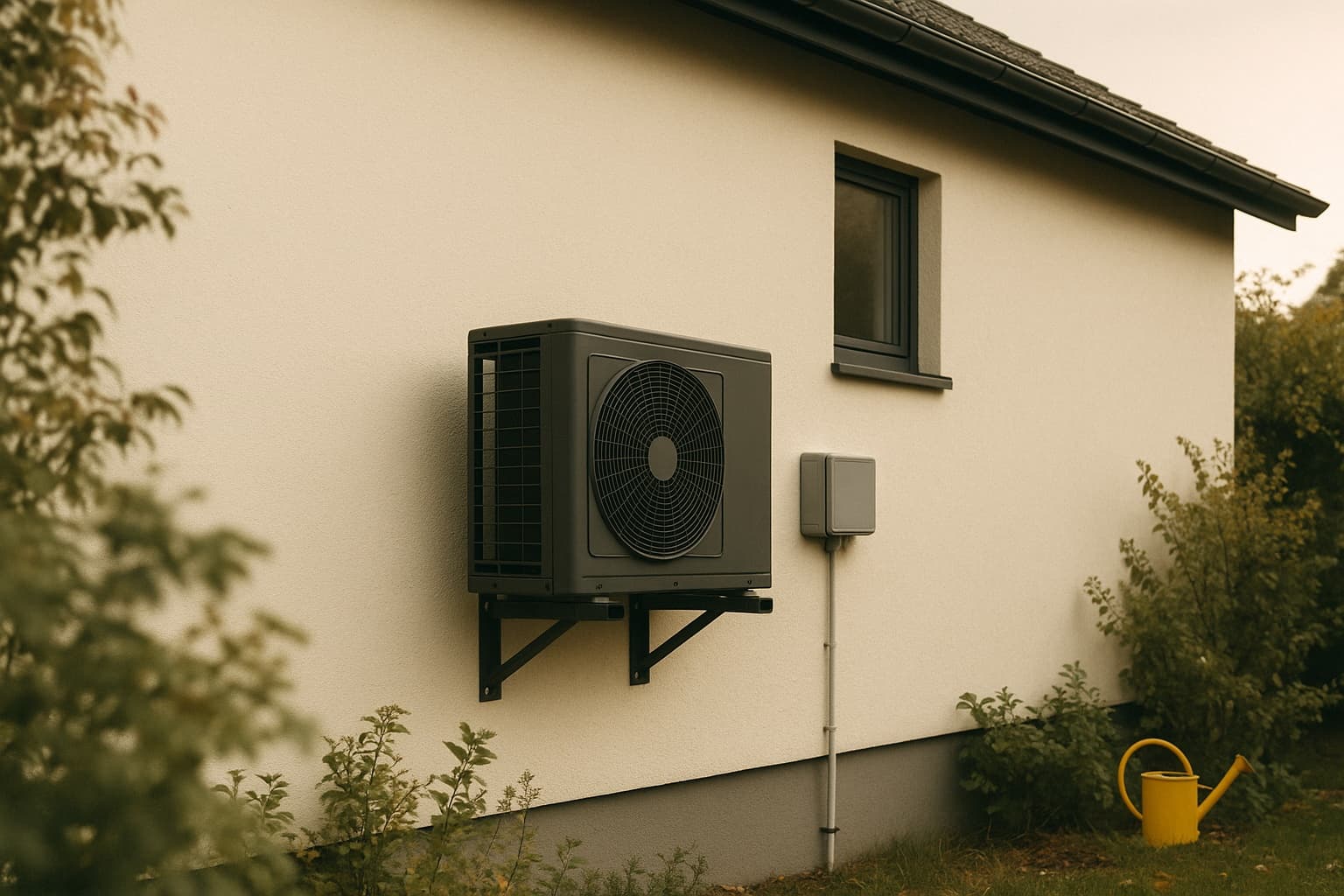

• Festanschluss: der RegelfallZuleitung in eine Abzweigdose oder direkt an die Anschlussklemme des Außengeräts, dazu ein allpolig trennender Schalter in der Nähe. So kann der Techniker das Gerät für die Wartung spannungsfrei schalten, ohne im Zählerschrank zu suchen.

Mobile Geräte sind ein anderer Fall

Wer nach „Klimaanlage Steckdose“ sucht, meint häufig ein mobiles Monoblock-Gerät. Für die gilt alles oben Gesagte nicht: Sie werden mit Stecker geliefert, sind ortsveränderlich und dürfen in jede haushaltsübliche Steckdose. Weil sie 1,0 bis 1,4 kW ziehen und stundenlang laufen, gehören sie trotzdem nicht mit Waschmaschine oder Wasserkocher auf denselben Kreis, und ein Verlängerungskabel ist auch hier tabu.

Die Leitung zum Außengerät

Als Zuleitung gilt NYM-J 3 × 2,5 mm² als Standard, bei sehr kurzen Wegen und kleinen Geräten kann 3 × 1,5 mm² rechnerisch reichen. Der Unterschied kostet wenige Euro und hält die Anlage zukunftssicher, deshalb greifen Betriebe fast immer zu 2,5. Über 15 Meter und bei 11 Ampere liegt der Spannungsfall bei 2,5 mm² bei rund einem Prozent, erlaubt sind 5 Prozent nach DIN VDE 0100-520. Bei 1,5 mm² wären es schon 1,7 Prozent, immer noch zulässig, aber ohne Reserve für eine längere Leitung.

Wohin die Zuleitung führt, ist herstellerabhängig: Bei manchen Systemen hängt die Netzversorgung am Außengerät und das Innengerät wird von dort mitversorgt, bei anderen genau umgekehrt. Das entscheidet, wo der Elektriker die Leitung enden lässt, und gehört vor dem Verlegen geklärt. Zwischen Innen- und Außengerät läuft zusätzlich eine Steuerleitung, meist 5 × 1,5 mm² für Versorgung und Kommunikation. Wichtig: NYM-J ist für den ungeschützten Außenbereich nicht zugelassen. Alles, was außen liegt oder UV-Licht sieht, braucht eine Gummischlauchleitung wie H07RN-F oder ein passendes Schutzrohr.

Belege: tgb-automation, elektrikforum, dein-elektriker-info

C statt B beim Leitungsschutzschalter

Die Charakteristik beschreibt, wie schnell ein Automat bei Überstrom auslöst. Ein B-Automat trennt bei dem Drei- bis Fünffachen des Nennstroms, ein C-Automat erst beim Fünf- bis Zehnfachen. Weil der Verdichter beim Anlaufen kurzzeitig genau in diesen Bereich geht, ist C die richtige Wahl. Moderne Inverter begrenzen den Anlaufstrom deutlich, ganz weg ist er nicht. Wer nach dem Einbau ständig zum Sicherungskasten läuft, hat fast immer einen B-Automaten im Kreis.

Der FI-Schutzschalter ist die eigentliche Stolperstelle

Im Zählerschrank sitzt in aller Regel ein FI vom Typ A mit 30 mA. Er erkennt sinusförmige Wechselfehlerströme und pulsierende Gleichfehlerströme. Der Frequenzumrichter einer Inverter-Klimaanlage erzeugt aber Fehlerströme mit überlagerten Frequenzen, und dafür wird ein Typ A blind, ohne dass es jemand merkt. Wie oft das praktisch vorkommt, hängt vom Gerät ab: Viele einphasige Split-Anlagen laufen normgerecht am üblichen Typ A, andere Handbücher verlangen ausdrücklich einen mischstromsensitiven Typ F oder einen allstromsensitiven Typ B. Verlassen Sie sich nicht auf eine Faustregel, sondern schlagen Sie die Installationsanleitung auf. Wenn dort Typ F steht und im Zählerschrank Typ A sitzt, gehört der Tausch ins Angebot.

Eine Feinheit, die viele Ratgeber übergehen: Der 30-mA-Zusatzschutz nach DIN VDE 0100-410 Abschnitt 411.3.3 gilt zwingend für ortsveränderliche Geräte bis 32 A. Ein fest montiertes Innengerät fällt nicht automatisch darunter. Aus Brand- und Fehlerschutzgründen ist ein RCD trotzdem der Regelfall, und die Herstellervorgabe geht ohnehin vor.

Überspannungsschutz und Trennschalter

Elektrofachbetriebe setzen zusätzlich einen Überspannungsableiter in den Anschlusskreis. Die Leistungselektronik eines Inverters ist das teuerste Bauteil der Anlage und reagiert empfindlich auf Blitzeinwirkung im Netz. Dazu kommt der allpolig trennende Schalter nach DIN VDE 0100-537, damit die Anlage für Wartung und Dichtheitsprüfung sicher freigeschaltet werden kann.

Belege: sollero, elektropraktiker, Hardy Schmitz, cva-elektrotechnik

Zwei Gewerke, zwei Nachweise

Der Einbau einer Split-Klimaanlage ist in Deutschland auf zwei Betriebe verteilt, und beide brauchen einen eigenen Nachweis. Die Elektroarbeiten darf nach § 13 der Niederspannungsanschlussverordnung nur ein Unternehmen ausführen, das im Installateurverzeichnis des Netzbetreibers eingetragen ist. Das betrifft die Zuleitung, den Leitungsschutzschalter und alles, was am Zählerschrank passiert. Eigenleistung ist dort ausgeschlossen, auch wenn der Weg noch so kurz aussieht.

Die Kältemittelleitungen darf nur ein Betrieb mit Sachkundenachweis nach der F-Gase-Verordnung (EU) 2024/573 verbinden und befüllen. Viele Klimabetriebe haben beide Qualifikationen im Haus, dann kommt ein Team. Fehlt die Elektrokompetenz, müssen Sie einen zweiten Betrieb beauftragen. Fragen Sie das vor der Beauftragung ab, sonst steht die Anlage montiert an der Wand und wartet auf Strom.

Klären Sie vor der Unterschrift, ob der Elektroanschluss im Angebot steht.

Belege: § 13 NAV, klimacorner, tgb-automation

In Summe liegt die Elektroinstallation für eine Split-Klimaanlage bei 300 bis 1.200 €. Die Spanne ist so weit, weil zwei sehr verschiedene Fälle darin stecken. Liegt bereits eine geeignete Leitung in der Nähe des Außengeräts, geht es um Anschließen und Absichern, dann sind 100 bis 200 € realistisch. Muss eine neue Leitung vom Zählerschrank quer durchs Haus, kommen Schlitze, Wanddurchbrüche und Arbeitszeit dazu, und der obere Rand wird erreicht.

Drei Posten treiben den Preis nach oben: die Entfernung zum Zählerschrank, ein voller Verteiler ohne freien Platz für einen zusätzlichen Automaten, und ein fehlender oder falscher FI. Für 2026 sind branchenweit 5 bis 8 Prozent Preissteigerung angekündigt, getrieben von Wallboxen und Wärmepumpen. Wer ohnehin am Verteiler arbeiten lässt, sollte gleich mitdenken, was in den nächsten Jahren noch dazukommt.

Belege: byndl, agentino, heizcenter

Bei einem Multi-Split hängen alle Innengeräte an einem Außengerät, und dieses eine Gerät braucht den Anschluss. Das vereinfacht die Elektrik: eine Zuleitung, ein Automat, ein FI, statt einer Kette von Einzelkreisen. Umgekehrt wächst die Leistung auf einem Punkt, und irgendwann reicht eine Phase nicht mehr.

• Ab 4,6 kVA wird dreiphasig gerechnetDie VDE-Anwendungsregel 4100 verlangt für Verbraucher über 4,6 kVA Bemessungsleistung einen symmetrischen dreiphasigen Anschluss, damit sich die Last gleichmäßig auf die Phasen verteilt. Praktisch trifft das Multi-Split-Systeme ab rund fünf Innengeräten und Gewerbeanlagen.
• Ab 4,2 kW gilt § 14a EnWG, für Wohnungen praktisch nieKlimaanlagen über 4,2 kW elektrischer Aufnahme, installiert ab dem 1. Januar 2024, sind steuerbare Verbrauchseinrichtungen und müssen beim Netzbetreiber angemeldet werden. Die Schwelle gilt für alle Klimageräte und Wärmepumpen am Hausanschluss zusammen. Für die meisten Wohnungen ist sie theoretisch: 4,2 kW elektrisch entsprechen bei EER 3,2 rund 13 kW Kühlleistung. Ein Trio mit sieben Kilowatt liegt klar darunter, eine Penta-Anlage mit fünf großen Innengeräten kann die Schwelle reißen.
• Zwei Geräte auf einem Kreis: möglich, nicht StandardZwei kleine Klimageräte mit je 0,6 bis 0,8 kW Aufnahme können sich technisch einen 2,5-mm²-Kreis teilen, solange die kombinierte Last samt Anlaufstrom die Absicherung nicht auslöst. Der konservative Fachstandard bleibt: je Gerät eine Leitung.

Welche Bauform überhaupt zu Ihren Räumen passt und was sie kostet, rechnet unsere Seite zu Multisplit und Single-Split durch. Angebote von Betrieben, die Kältetechnik und Elektroanschluss aus einer Hand liefern, bekommen Sie über den Klimaanlagen-Check.

Belege: VDE-AR-N 4100, Vattenfall, avu-netz
